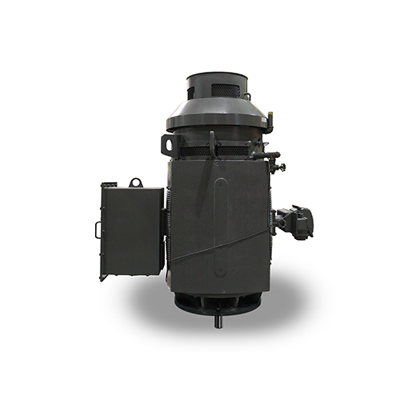

WPI Media Tensión de Alto Empuje con Base “P” [VHKP]

HPDe 200 HP a 1000 HP
Velocidad1800, 1200 RPM
Voltaje2300/4000 V
Frecuencia60 Hz.
Cotiza aquí

Características

  • Trifásico, 60 Hz, factor de servicio 1,15 (continuo en energía de onda sinusoidal)
  • Servicio del inversor (PWM) según NEMA® MG-1 Parte 31 con factor de servicio de 1,0
  • Características estándar: Acoplamiento con chaveta, bola tipo NRR, cubierta antigoteo/salpicaduras, calentadores de ambiente (120 V)
  • Los marcos de 5000 y superiores también incluyen disposiciones de montaje para RTD de cojinetes y carcasa de cojinetes aislada.
  • Aislamiento Clase F con Barniz de Resina Epoxi VPI
  • Aumento de temperatura de clase B
  • Pares de torsión de diseño NEMA B
  • Caja de conductos principal de gran tamaño, giratoria en incrementos de 90 grados, completamente sellada con entrada roscada NPT
  • Caja de conexiones de hierro fundido para F#449TP y versiones inferiores; caja de conexiones de placa de acero para F#5000
  • Diseñado para una temperatura ambiente de 40 °C
  • Diseñado para una elevación de 3300 pies
  • Rotación en sentido antihorario (CCW); visto desde arriba
  • Marco y soportes de extremo de hierro fundido
  • Eje hueco de acero al carbono 1045
  • Construcción de rotor de jaula de ardilla de aluminio fundido a presión para F#449TP y modelos inferiores
  • Construcción de rotor de barra de aleación de cobre o cobre con jaula de ardilla para F#5000 y superior
  • Sistema de pintura: Base fenólica antioxidante más capa superior de poliuretano
  • Color de pintura: Azul – Munsell 5PB 3/8
  • Cojinetes guía: reengrasables con grasa Mobil Polyrex™ EM
  • Cojinetes de empuje: Los bastidores 449TP son de contacto angular de gran tamaño lubricados con aceite.
  • Cojinetes de empuje: Los modelos de bastidor 5000 y superiores son de rodillos esféricos lubricados con aceite y mirilla.
  • Requisitos de aceite: 300 SSU a 100 °F
  • Terminal de conexión a tierra dentro de la caja principal
  • Placa de identificación de acero inoxidable
  • 6 pistas
  • Adecuado para uso con inversor según NEMA MG-1.4.4.2, Parte 31. – Par variable 10:1 con NRR; par variable 20:1 sin NRR con frenado en VFD
  • Se deben tomar precauciones para eliminar o reducir las corrientes de eje que el VFD pueda imponer al motor, según lo estipula la norma NEMA MG-1, Parte 31.

Descarga Catalogos

Especificaciones

Double Shielded Bearings Pre-Packed with MULTEMP SRL (Non-regreasable)
Stainless Steel Nameplate
New Dual Column Design Nameplate as Standard (60/50 Hz)
Suitable for Inverter Use per NEMA MG-1.4.4.2, Part 31
Inverter Duty Speed Range: 20:1 Variable Torque, 10:1 Constant Torque

9 Leads for 5 HP and Smaller;
12 Leads for 7.5 HP and Larger
Motors are U.L. Recognized for United States and Canada, CSA Approved and CE Marked
