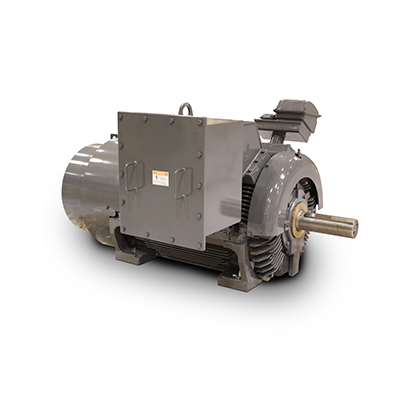

Global Max TEFC Totalmente cerrado, refrigerado por ventilador, [KF], [JF]

HPDe 500 HP a 2000 HP
Velocidad3600, 1800, 1200, 900 RPM
Voltaje2300 V/4000 V
Frecuencia60 Hz.
Cotiza aquí

Características

  • Trifásico, 60 Hz, factor de servicio 1,15 (continuo)
  • Certificado por CSA para Clase I, Div. 2, Grupo B, C, D – Código de temperatura mínimo T3
  • Certificado por CSA para Clase II, Div. 2, Grupo F y G – T3C mínimo
  • Características estándar: provisiones para RTD de cojinetes, RTD de estator de platino de 100 ohmios (2/fase), calentadores de espacio (120 V)
  • Aislamiento de clase F
  • Aumento de temperatura de clase B
  • Pares de torsión de diseño NEMA B
  • Caja de conductos principal de acero fabricado de gran tamaño, giratoria en incrementos de 90 grados, completamente sellada con entrada roscada NPT – Montaje F1
  • Diseñado para una temperatura ambiente de 40 °C
  • Diseñado para una elevación de 3300 pies
  • Rotación bidireccional; excepto 2 polos, que gira en sentido antihorario (CCW) mirando hacia el extremo de transmisión
  • Marco de hierro fundido y soportes de extremo
  • Eje de acero al carbono 1045
  • Construcción de rotor de barra de cobre con diseño de jaula de ardilla
  • Sistema de pintura: Base fenólica antioxidante más capa superior de poliuretano
  • Color de la pintura: Gris oscuro – Munsell 7.5B 3.5/0.5
  • Rodamientos de bolas (o rodillos) de alta calidad reengrasables con Mobil Polyrex™ EM
  • Deflector de metal tipo laberinto de bronce en ambos extremos
  • Tapas de cojinetes interiores y exteriores de hierro fundido
  • Terminal de conexión a tierra dentro de la caja principal y en la pata del motor
  • Placa de identificación de acero inoxidable
  • 6 cables con terminales de lengüeta sin soldadura
  • Los motores están aprobados por CSA
  • Apto para uso con inversor según NEMA MG-1.4.4.2, Parte 31

Descarga Catalogos

Especificaciones

Double Shielded Bearings Pre-Packed with MULTEMP SRL (Non-regreasable)
Stainless Steel Nameplate
New Dual Column Design Nameplate as Standard (60/50 Hz)
Suitable for Inverter Use per NEMA MG-1.4.4.2, Part 31
Inverter Duty Speed Range: 20:1 Variable Torque, 10:1 Constant Torque

9 Leads for 5 HP and Smaller;
12 Leads for 7.5 HP and Larger
Motors are U.L. Recognized for United States and Canada, CSA Approved and CE Marked
