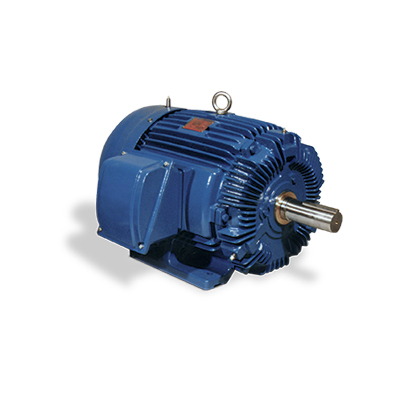

MAX-E2/841™ NEMA Premium Efficiency – Inversor, Servicio Severo, TEFC
| HP | De 1 HP a 500 HP |
| Velocidad | 3600, 1800, 1200, 900 RPM |
| Voltaje | 460 V |
| Frecuencia | 60 Hz |
Características
- Trifásico, 60 Hz, factor de servicio 1,15 (continuo); 50 Hz, factor de servicio 1,0 (continuo)
- Certificado por CSA para Clase I, Div. 2, Grupos B, C, D – Código de temperatura mínimo T3
- Certificado por CSA para Clase II, Div. 2, Grupos F y G – Código de temperatura mínimo T3 (Estructura 444T y superior)
- Cumple o supera los estándares IEEE 841
- Cumple con la norma IEEE 45 Marine Duty y la evaluación de diseño ABS hasta 500 HP (solo 2, 4 y 6 polos)
- Garantía extendida: 60 meses a partir de la fecha de fabricación
- Aislamiento de clase F
- Aumento de temperatura de clase B
- Pares de diseño NEMA B como mínimo; varias clasificaciones también cumplen con el diseño C
- Marco de hierro fundido, soportes de extremo, cubierta de ventilador y caja de conductos principal
- Terminal de conexión a tierra dentro de la caja de conductos principal con disposición de conexión a tierra de pie adicional
- Caja de conductos principal de gran tamaño giratoria en incrementos de 90 grados – Montaje F1
- Diseñado para una temperatura ambiente de 50 °C
- Diseñado para una elevación de 3300 pies
- Rotación bidireccional; excepto los «híbridos» de 2 polos y las clasificaciones F# 5000 y mayores que giran en sentido antihorario mirando hacia el DE
- Eje de acero al carbono 1045
- Construcción de rotor de jaula de ardilla de aluminio fundido a presión para F# 140T – 449T Construcción de rotor de aleación de cobre/cobre para F# 5000 y mayores
- Sistema de pintura: Epoxi de 2 partes
- Color de pintura: Azul – Munsell 5PB 3/8
- Rodamientos de bolas (o rodillos) de alta calidad reengrasables con Mobil Polyrex™ EM
- Accesorios de descarga automática de grasa
- Sellos VBXX INPRO™ instalados en ambos extremos
- Placa de identificación y herrajes de acero inoxidable
- Drenaje de ventilación automático de acero inoxidable
- Nuevo diseño de doble columna con placa de identificación de serie (60/50 Hz)
- Apto para uso con inversor según NEMA MG-1.4.4.2, Parte 31
- Rango de velocidad de trabajo del inversor: par variable 20:1, par constante 10:1 (350 HP y mayores tienen par constante 3:1)
- Los motores están reconocidos por UL y aprobados por CSA.
- Solo 3 pistas
- Patas con doble perforación disponibles para la mayoría de las clasificaciones: marcos más largos (es decir, 145T perforado también para 143T)
- La vibración no debe exceder 0,08 pulgadas por segundo
- El nivel de ruido no debe superar los 85 dB(A) a 1 metro sin carga
Descarga Catalogos
Especificaciones
Double Shielded Bearings Pre-Packed with MULTEMP SRL (Non-regreasable)
Stainless Steel Nameplate
New Dual Column Design Nameplate as Standard (60/50 Hz)
Suitable for Inverter Use per NEMA MG-1.4.4.2, Part 31
Inverter Duty Speed Range: 20:1 Variable Torque, 10:1 Constant Torque
9 Leads for 5 HP and Smaller;
12 Leads for 7.5 HP and Larger
Motors are U.L. Recognized for United States and Canada, CSA Approved and CE Marked
